当一台工作站不够用时
如果您曾经在手套箱中工作过，您就会知道当只有一侧戴着手套时与同事协调的挑战。你必须轮流将工具穿过前厅，并仔细计划每一个动作，以避免破坏惰性气氛。对于处理需要两双手的复杂组件或流程的研究团队来说， 两工位双面手套箱，带气体净化系统 提供了更自然、更有效的解决方案。
这种配置允许两名操作员在腔室的相对两侧同时工作，每个操作员都戴着专用手套，同时共享单一的纯化气氛。它的设计可以平衡工作空间、操作员通道和天然气经济性。在本文中，我们将介绍该设置的价值所在、气体净化系统如何保持超低水分和氧气水平，以及在投资该设置之前应考虑哪些因素。
两站式双面手套箱的主要特点
两站式双面手套箱通常具有一个足够长的主室，每侧可容纳两副手套，总共有四个手套口。腔室通常由不锈钢（例如 SUS304）制成，并带有焊缝，以最大限度地减少泄漏。主箱位于坚固的框架上，配有脚轮和调平脚，以确保移动性和稳定性。
双面设计意味着可以从盒子的正面和背面完成工作。当需要从多个角度访问样品或仪器时，或者当一名操作员准备材料而另一名操作员在同一室内进行测量时，这一点特别有用。共享的氛围确保双方经历相同的条件，这可以提高实验的一致性。
典型的两站式双面手套箱将包括:
- 大型前室（也称为转移室），用于在不破坏主要气氛的情况下引入样品、工具和消耗品。常见尺寸约为 Φ380 × 600 mm，足以容纳大多数实验室物品。
- 用于快速转移的较小前厅，通常安装在一侧以方便使用。
- 集成的气体净化系统，通过装满催化剂和吸附剂的塔连续循环内部气氛，以去除水蒸气和氧气。
- 基于 PLC 的控制系统带有触摸屏界面，允许您设置压力参数、监测 H2O 和 O2 水平，并自动或半自动控制再生循环。
气体净化系统如何工作
实现超低 H2O 和 O2 水平的核心技术是气体净化回路。以下是它在典型情况下的运作方式 两工位双面净化手套箱:
- 循环扇: 密封鼓风机从主室吸入气体并将其推过净化塔。两站箱的典型循环流量在 60–80 m3/h 范围内，但确切值取决于腔室容积和管道设计。
- 纯化柱: 在塔内，气体首先穿过一层铜催化剂（通常负载在惰性基质上），该催化剂与氧气反应形成氧化铜，有效去除氧气。然后气体通过吸附水蒸气的分子筛床。
- 再生: 随着时间的推移，催化剂和筛子变得饱和。通过加热色谱柱（通常至 200–300 °C）同时用含氢气体混合物（例如，含 3–5% H2 的 N2/H2）吹扫，可以使系统再生。氢气将氧化铜还原成金属铜，水以蒸汽形式被带走。再生由PLC自动控制，频率取决于系统吸收了多少水分和氧气。
- 分析: 水分分析仪和氧气传感器（通常是电化学或电解类型）放置在回流管线中以提供实时反馈。在维护良好的系统中，H 2 O 和 O 2 可以分别保持在 1 ppm 以下，但实际可达到的水平取决于室泄漏率、手套完整性、传输频率和环境条件等因素。
这种闭环系统最大限度地减少了气体消耗，因为仅添加少量惰性气体即可维持轻微的正压（通常为 0-16 mbar）。大部分大气不断循环利用。
为什么双面配置很重要
您可能想知道是否真的需要双面手套箱。让我们考虑几个场景:
- 协同组装: 如果您正在组装电池或设备堆栈，需要一个人握住组件，而另一个人进行焊接或密封，那么在腔室两侧配备操作员会大大提高效率。
- 长时间实验: 当实验持续数小时并需要连续监测时，两名操作员可以轮流或分配任务，而不会影响气氛。
- 空间利用率: 给定长度的双面盒子有效地使可用的手套通道加倍，允许在内部放置更多设备，同时仍然可以触及。

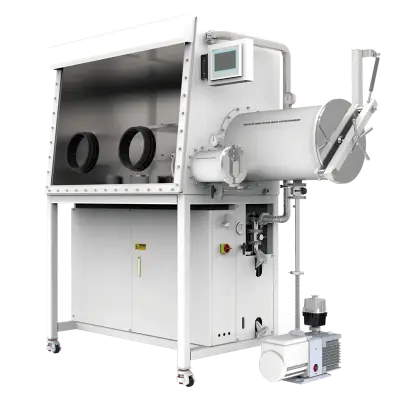

另一方面，如果您的工作主要由单个操作员完成并且不需要双方频繁访问，那么 单工位单面手套箱 可能是一个更经济的选择。该决定通常取决于工作流程和团队规模。
为您的应用选择合适的手套箱
在购买两工位双面手套箱之前，您应该评估几个方面:
腔室尺寸和手套布局
两工位箱的常见腔室长度范围为 1500 毫米至 1800 毫米，深度为 750-1000 毫米，高度为 900-1000 毫米。每侧的手套口数量可以是每侧两个（总共四个），或者对于较大的盒子，有时每侧三个。您应该考虑计划放入其中的最大物品的尺寸。如果您需要同时容纳旋涂机、天平和加热台，则可能需要更深或更长的盒子。
手套材质
丁基橡胶手套是一般惰性气氛工作的最常见选择，因为其对水分和氧气的渗透性较低。但是，如果您要处理腐蚀性有机溶剂，则可能需要由氯丁二烯或其他耐化学弹性体制成的手套。手套材料直接影响密封的安全性和耐用性。
净化能力
净化塔吸收氧气和水分的能力是有限的。对于两站箱，制造商通常会调整色谱柱的尺寸，以在需要再生之前处理一定量的污染物。正常使用情况下，可能每隔几个月需要进行一次再生周期，但这可能会有很大差异，具体取决于您打开前室的频率以及惰性气体供应的干燥程度。明智的做法是向供应商询问塔的氧气和水容量以及您预期使用模式下的典型再生间隔。
前厅和传输效率
配备真空泵的大型前室可以在填充惰性气体之前抽空以除去空气。抽空/填充循环的次数（通常为 3-5 个循环）决定了空气排出的效率。精心设计的前室可以减少样品转移过程中引入的污染。
控制和监测
现代手套箱提供基于 PLC 的触摸屏控制。您应该检查系统是否提供 H2O、O2 和压力的连续记录，因为这些数据对于故障排除和审核很有价值。有些系统还允许通过以太网进行远程监控。
安全特性
寻找超压保护（例如，设置在特定毫巴的安全阀）、氧气警报和紧急停止按钮。如果您计划使用易燃材料，手套箱的设计应具有适当的接地，并可能有备用惰性气体供应。
两工位双面手套箱的常见应用
这种配置在以下领域比较流行:
- 锂电池研究与生产: 在严格的 H2O2 控制（通常 <1 ppm）下处理锂金属、固体电解质和电解质填充。两名操作员可以高效地组装纽扣电池或软包电池。
- 钙钛矿太阳能电池的开发: 许多钙钛矿前体与湿气发生剧烈反应。两站箱允许一名操作员沉积钙钛矿层，而另一名操作员则施加空穴传输层，所有操作都在相同的惰性气氛中进行。
- OLED和有机电子: 有机发光材料在氧气和水的存在下迅速降解。双面布局对于蒸发器装载和设备封装非常有用。
- 金属有机框架（MOF）和敏感催化剂: 对空气敏感的化合物的合成和处理受益于双通道室。
- 使用反应材料进行 3D 打印: 一些金属粉末（例如钛）是自燃的；手套箱提供安全操作。
准备报价的信息
当您准备好索取两站双面手套箱的报价时，供应商通常需要以下详细信息:
- 所需的腔室尺寸（长度、深度、高度）
- 手套口数量及其位置
- 首选手套材质和厚度
- 目标 H2O 和 O2 水平（例如，<1 ppm、<10 ppm）
- 纯化系统类型（仅气体纯化，或带溶剂纯化）
- 所需前室尺寸和数量
- 可用的惰性气体类型（氩气、氮气或氦气）
- 本地电源（电压和频率）
- 占地面积和通道限制
- 任何特殊功能：额外的馈通、直通、冷却或与其他设备集成
准备好这些信息将有助于供应商提出一个与您的需求密切匹配的系统，避免代价高昂的规模过大或缺少关键选项。
与经验丰富的供应商合作
选择合适的手套箱不仅仅取决于规格，还取决于设计背后的专业知识。在 TENCAN，我们了解每个实验室都有独特的工作流程。我们的 两工位双面净化手套箱 旨在提供可靠的惰性气氛控制，同时适应协作研究。我们可以帮助您评估纯化柱尺寸、手套兼容性和前室配置等因素，以确保您的投资能够多年提供一致的性能。
无论您是从单面装置扩大规模还是建立新实验室，配备强大气体净化系统的双面两站手套箱都为先进材料研究提供了灵活且高效的平台。通过仔细地将硬件与您的实验需求相匹配，您可以创建一个敏感反应完全按照预期进行的环境。
