導入

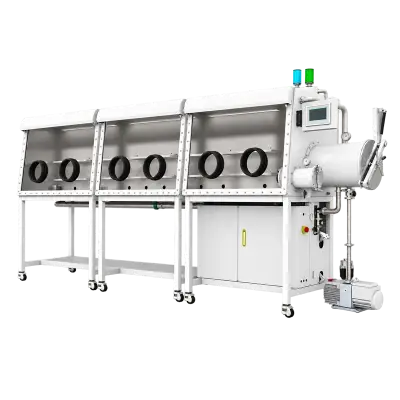

ガス精製システムを備えた 6 ステーション両面分割型グローブ ボックスは、本質的に、プロフェッショナルな大容量の不活性雰囲気ワークステーションです。研究室、電池製造施設、OLED 開発センター、先端材料産業では、厳密に制御された環境で水分や酸素に敏感な材料を処理するためにこの技術が使用されています。このグローブ ボックスは、広い内部ワークスペース、6 つのステーションの両面操作、および水と酸素のレベルを 1 ppm 未満に維持するためのスプリット タイプのガス精製システムを組み合わせており、信頼性と再現性のある実験条件を保証します。
コア機能と動作原理
環境をどのように変えるか
グローブ ボックスは、密閉チャンバー内の初期周囲空気を超低水分および酸素の不活性雰囲気に変換します。これは、閉ループのガス循環および浄化システムによって実現されます。作動ガス (通常はアルゴンまたは窒素) はメインボックスから連続的に引き出され、精製カラムを通過してボックスに戻されます。精製カラムには、酸素を化学的に（酸化により）除去する銅触媒と、水蒸気を吸着するモレキュラーシーブが含まれています。高性能ブロワーにより最大70m3/hの循環流量を確保し、迅速な浄化と目的雰囲気の安定維持を実現します。
主要なコンポーネントとプロセス
- 密閉されたステンレス鋼チャンバー: SUS304（厚さ3mm）製で、2台連結したボックスの合計作業スペースはそれぞれ2400mm（L）×750mm（D）×900mm（H）となり、複数の作業者や大型の設備にも十分なスペースを提供します。
- ガス精製システム: 精製カラムを本体ボックスと分離した分割型設計により、メンテナンスが容易になり、熱伝導も低減されます。カラムには酸素と水分の吸着剤 (容量: 60 L O₂、2 kg H₂O) が含まれており、N₂/H₂ 混合物 (3 ～ 5% H₂) を使用する PLC 制御プロセスにより、自動または手動で再生できます。
- トランジションチャンバー（控え室）: サンプルとツールは、不活性雰囲気を壊すことなく出入りできます。移行チャンバーは、汚染を最小限に抑えるために、何度も排気され、不活性ガスが再充填されます。
- 制御システム: 5.7 インチのタッチスクリーン HMI を備えた PLC は、圧力制御 (0 ～ 16 mbar、調整可能)、自動圧力保持、およびフット ペダル圧力調整を管理します。このシステムは再生データも記録し、水/酸素の測定値をリアルタイムで表示します。
コアコンポーネントと主要テクノロジー
分割型デザイン
一体型グローブボックスとは異なり、浄化ユニットとメインチャンバーを分離した分割型構成です。これにより、ボックスへの熱ストレスが軽減され、メンテナンスが簡素化され、浄化システムを別のエリアに配置してスペースの利用効率を高めることができます。これは、作業スペースを中断することなく浄化ユニットの保守を行う必要がある大規模設備に特に有利です。
ガス精製カラムと再生
精製カラムでは、酸素除去用の銅触媒と水分吸着用のモレキュラーシーブを組み合わせて使用します。飽和後、還元ガス混合物 (N2/H2 または Ar/H2) でパージしながら、カラムを指定温度 (通常 200 ～ 300°C) に加熱することによってカラムを再生します。再生プロセスは PLC によって完全に自動化されており、自動、半自動、手動の 3 つのモードがあります。システムは最後の再生日を記録し、それを HMI に表示するので、簡単にスケジュールを立てることができます。
漏れおよび真空システム
バルブや接続部を含む循環ループ全体は、漏れ量が 10⁻5 mbar・L/s を超えるように設計されています。排気速度 12 m3/h の 2 段ロータリーベーン真空ポンプは、1×10-3 mbar 未満の真空レベルを達成します。ポンプには、オイルの逆流を防ぐオイルミストフィルターとオイルリターンキットが含まれており、ポンプ停止時に真空を維持する逆止弁が内蔵されています。
主要業績評価指標と選択基準
水分と酸素の制御
最も重要な性能指標は、達成可能な H2O および O2 濃度です。このグローブボックスはメンテナンスが可能です H₂O < 1 ppm そして O₂ < 1 ppm 通常の動作条件下では。これらのレベルの安定性は、浄化能力、循環流量、およびユーザーの規律 (移行チャンバーの適切な使用、手袋の穴の最小化など) によって異なります。
ボックスの寸法とワークステーション
6 ステーションの両面設計には、各側に 3 つのグローブ ポートがあり、最大 6 人のオペレータが同時に作業できます。各ステーションは、大型の装置や複数のプロセスステップに対応できる間隔で配置されています。総内部容積は約2×(2400×750×900)mmで、広い作業領域を提供します。小規模なチームの場合は、次の点を考慮してください。 シングルステーション片面グローブボックス または 2ステーション片面グローブボックス.
浄化システムの効率
70 m3/h の循環流量と大きな吸着容量 (60 L O2、2 kg H2O) により、迅速なプルダウンと再生間の長い運転間隔が保証されます。再生プロセスでは N2/H2 混合物が消費され、冷却水 (2 ～ 3 L/min) が必要です。ユーザーは、使用量に応じて 2 ～ 4 週間ごとに再生サイクルを計画する必要があります。
制御と自動化
タッチスクリーン HMI を備えた PLC ベースの制御システムは、正確な圧力制御、自動再生、データロギング、アラーム機能を提供します。このシステムは、高度なアプリケーション向けに外部センサーやリモート監視と統合できます。フットペダルの圧力制御により、繊細な操作時にハンズフリーで調整が可能です。
材質とシールの品質
チャンバーには厚さ3mmのSUS304ステンレスを採用し、耐久性、耐食性に優れています。グローブポートは高品質の O リングで密閉されており、化学攻撃に耐えるためにさまざまな素材 (ブチルゴム、ネオプレンなど) のグローブが用意されています。システム全体の漏れ率は 0.001 vol/hr を超えており、長期にわたる雰囲気の安定性が保証されています。
応用分野と選択のアドバイス
代表的な用途
- リチウムイオン電池の研究: 金属リチウム、固体電解質、電極材料を取り扱っております。
- ペロブスカイト太陽電池: 感湿性ペロブスカイト層の製造とカプセル化。
- OLED/ディスプレイ材料: 有機発光材料の合成と試験。
- 半導体加工: 不活性雰囲気下でのウェーハの取り扱いとデバイスの製造。
- 有機金属フレームワーク (MOF): 空気に敏感な MOF の合成と保存。
- 医薬品: 非常に敏感な薬物または中間体の取り扱い。
選考ガイダンス
オペレーターが 3 人未満の研究所の場合、 2ステーション両面グローブボックス または 4ステーション両面グローブボックス より費用対効果が高いかもしれません。大規模な生産またはマルチユーザーの共同プロジェクトの場合、6 ステーション モデルは最大のスループットを提供します。浄化ユニットを別室に設置したい場合や放熱を気にされる場合には分割型がおすすめです。必要な水/酸素の仕様 (例: <1 ppm、<0.1 ppm) を常に確認し、プロセスの要求を満たすのに十分な浄化能力を備えたシステムを選択してください。
