¿Qué es una guantera dividida de un solo lado y tres estaciones con sistema de purificación de gas?
Desde el núcleo, una guantera de tipo dividido de un solo lado y tres estaciones con sistema de purificación de gas es una estación de trabajo profesional en atmósfera inerte que los laboratorios de investigación y desarrollo, los fabricantes de materiales para baterías y las instalaciones de química avanzada utilizan para procesar múltiples muestras sensibles simultáneamente en un entorno con niveles ultra bajos de agua y oxígeno. Este equipo combina un diseño modular de cuerpo dividido con un sistema de purificación de gas de alto rendimiento, lo que proporciona una atmósfera inerte limpia y estable para hasta tres operadores que trabajan uno al lado del otro en un solo lado de la cámara principal.
Función central y principio de funcionamiento
La función fundamental de esta guantera es transformar el ambiente de aire inicial dentro de la cámara sellada en una atmósfera inerte objetivo, generalmente llena de argón o nitrógeno puro, con niveles de agua y oxígeno mantenidos por debajo de 1 ppm (partes por millón). El principio de funcionamiento se basa en un circuito de circulación continua de gas: un ventilador aspira la atmósfera de la cámara a través de una columna de purificación que contiene catalizador de cobre y tamices moleculares. El catalizador de cobre elimina químicamente el oxígeno, mientras que los tamices moleculares adsorben el vapor de agua. Luego, el gas purificado regresa a la cámara, creando una reducción y estabilización progresiva de las concentraciones de H₂O y O₂.
Los parámetros clave del proceso incluyen el caudal de la columna de purificación (normalmente 100-200 m³/h), la temperatura de regeneración (alrededor de 350-450 °C para eliminar las impurezas adsorbidas) y la tasa de fuga del sistema (normalmente menos de 0,05 % en volumen/h). La cámara de transición (antecámara) desempeña un papel fundamental: las muestras y las herramientas se colocan en la cámara de transición, que se evacua y se rellena con gas inerte varias veces, lo que garantiza que la atmósfera de la cámara principal permanezca intacta. El controlador PLC del sistema monitorea los niveles de agua y oxígeno en tiempo real, cambiando automáticamente entre ciclos de purificación y regeneración según sea necesario.
Tipos de productos y clasificación
Si bien el modelo de tipo dividido de un solo lado y tres estaciones es una configuración específica, la familia más amplia de cajas de guantes para purificación de gas se puede clasificar según varias dimensiones.:
Por número de estaciones
- Estación única: Adecuado para investigadores individuales que manejan pequeños lotes de materiales. Por ejemplo, el Guantera de un solo lado y estación única .

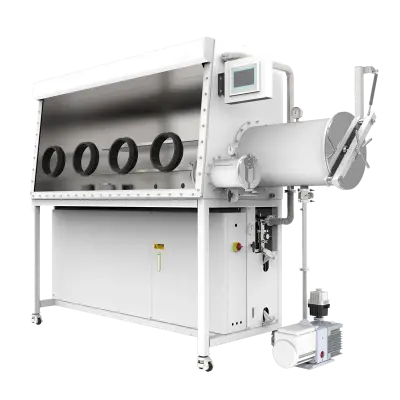

- Dos estaciones: Permite que dos operadores trabajen juntos, aumentando el rendimiento. Los ejemplos incluyen versiones estándar y de tipo dividido.
- Tres estaciones (el foco): Proporciona tres puertos para guantes en un lado, ideal para flujos de trabajo de equipo moderados.
- Cuatro estaciones o más: Para equipos más grandes o entornos similares a los de producción, las configuraciones de doble cara (p. ej., Cuatro estaciones de doble cara ) ofrecen hasta 8 o incluso 12 estaciones.
Por el lado de la operación
- Una cara: Todos los puertos para guantes están en una cara de la cámara, lo que resulta adecuado cuando el espacio es limitado en un lado.
- De dos caras: Puertos para guantes en la parte delantera y trasera, lo que permite a los operadores trabajar desde lados opuestos, lo que resulta útil para equipos más grandes o tareas colaborativas.
Por diseño estructural
- Tipo estándar (integrado): El sistema de purificación está alojado dentro del mismo gabinete que la cámara.
- Tipo dividido (el foco): La unidad de purificación está separada de la cámara principal, lo que ofrece flexibilidad en su ubicación, mantenimiento más sencillo y transmisión de vibraciones reducida. Este diseño dividido es especialmente beneficioso cuando la guantera está integrada con otros equipos como recubridores o probadores.
La elección entre estos tipos depende de la cantidad de operadores, las limitaciones de espacio y la necesidad de integración con equipos posteriores.
Indicadores clave de desempeño y criterios de selección
Al seleccionar una guantera de tipo dividido de un solo lado y tres estaciones, los usuarios deben considerar las siguientes métricas críticas:
- Control de agua y oxígeno: El sistema debe alcanzar <1 ppm de H₂O y O₂, con un rendimiento estable a largo plazo. Son esenciales columnas de purificación de alta calidad y sensores precisos.
- Dimensiones de la cámara y espacio utilizable: El volumen de la cámara principal (normalmente de 1200 a 1500 mm de ancho para tres estaciones) debe dar cabida a los experimentos planificados. Los diseños de tipo dividido a menudo permiten cámaras más grandes sin aumentar excesivamente el espacio ocupado.
- Número de puertos para guantes y modo de funcionamiento: Tres estaciones a un lado proporcionan un acceso eficiente para tres operadores. Asegúrese de que el tamaño y el material de los guantes (p. ej., caucho butílico para resistencia química) sean adecuados para los productos químicos previstos.
- Eficiencia del sistema de purificación: Busque un caudal de ciclo alto (p. ej., 100 m³/h o más) y una frecuencia de regeneración baja. Un sistema de tipo dividido a menudo permite la regeneración independiente de la columna de purificación sin interrumpir la atmósfera de la cámara.
- Tasa de fuga: Una baja tasa de fuga (<0,05 vol%/h) garantiza un consumo mínimo de gas y una estabilidad de la atmósfera a largo plazo.
- Sistema de control: Un PLC moderno con interfaz de pantalla táctil, registro de datos y funciones de alarma (por ejemplo, para niveles altos de agua/oxígeno o baja presión de gas) es estándar. Las capacidades de monitoreo remoto son una ventaja.
- Material del guante y resistencia química: Los materiales comunes incluyen caucho butílico, neopreno y Viton. La elección depende de los productos químicos utilizados (por ejemplo, el metal litio requiere caucho butílico para minimizar la permeación).
- Comodidad de mantenimiento: Considere la facilidad de regeneración de la columna de purificación (automática o manual), el procedimiento de reemplazo de guantes y la accesibilidad de los componentes internos. Los diseños de tipo dividido a menudo simplifican el mantenimiento al permitir que la unidad de purificación reciba servicio por separado.
Campos de aplicación y recomendaciones de selección
Esta guantera se utiliza ampliamente en:
- Investigación sobre baterías de iones de litio: Manipulación de ánodos de metal de litio, electrolitos sólidos y materiales de electrodos en condiciones libres de humedad.
- Fabricación de células solares de perovskita: Los materiales precursores sensibles y la encapsulación de dispositivos requieren entornos con <1 ppm de O₂ y H₂O.
- Desarrollo de materiales OLED y de visualización: Los compuestos orgánicos que se degradan rápidamente en el aire se procesan en cajas de guantes.
- Procesamiento de semiconductores y obleas: Para pasos sensibles al aire en microfabricación.
- Síntesis de estructura metal-orgánica (MOF): Muchos MOF son sensibles a la humedad.
- Nanomateriales y pulvimetalurgia: Prevención de la oxidación de polvos metálicos ultrafinos.
- Manipulación farmacéutica y química: Para compuestos que reaccionan con agua u oxígeno.
Para un laboratorio con 2 o 3 operadores que trabajan en proyectos comunes, el tipo dividido de un solo lado y tres estaciones ofrece un excelente equilibrio entre capacidad, flexibilidad y costo. Si sólo se necesita un operador, puede ser suficiente un modelo de estación única. Para equipos más grandes que requieren operación simultánea desde ambos lados, considere una configuración de doble cara con seis o más estaciones.
